煤氣電磁閥的工作原理使用說明

2015-05-05

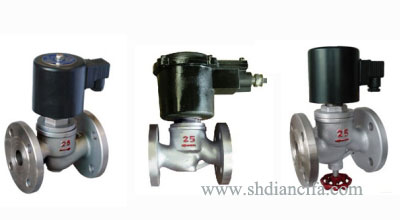

煤氣電磁閥簡介：
煤氣電磁閥是用于城市煤氣、液化石油氣、天然氣等燃氣管路作二位式通斷切換進行自動控制的執行機構。它廣泛應用于紡織業、印染業的煤氣熱定型和玻璃、燈泡業的窯爐加熱及其它行業的煤氣加熱自控系統。

煤氣電磁閥結構原理：

煤氣電磁閥具有結構簡單，流量大，壽命長，安全可靠等特點。
煤氣閥系直動式低壓電磁閥?？刂平橘|通斷的閥口密封墊，通過閥桿直接與活動鐵芯相連。
DN100口徑以上煤氣電磁閥，應采用二次開閥結構。
煤氣電磁閥工作原理可分為：常開型與常閉型。

常閉型煤氣電磁閥工作原理
煤氣電磁閥DNl5—50系一次開閥的直動式低壓電磁閥，DN65—300系二次開閥的先導式電磁閥。直動式電磁閥在接受電信號后，電磁力直接將閥塞提起，介質流通；斷電后，電磁力消失，閥塞在自重和彈簧力作下下落，介質斷流。先導式電磁閥在接受電信號后，銜鐵在電磁力作用下先帶動副閥閥塞捉起，主閥膜片上流體經副閥流走，減少了作用在主閥膜片上的壓力，當主閥膜片上的壓力減少到一定值時，銜鐵帶動主閥膜片，并利用壓差使主閥打開，介質流通；線圈斷電后，電磁力消失，銜鐵因自重下落復位，同時依靠介質壓力，主閥得以緊密關閉。

常開型煤氣電磁閥工作原理

電磁閥應用獨特的直動式結構，當給電磁頭的線圈通電時，位于線圈周圍的靜鐵芯組件便產生磁性，磁力克服閥桿組件重力和回位彈簧彈力后將動鐵芯連同閥桿組件向上吸起，從而使固連在閥桿組件上的閥盤與閥座緊密貼緊而密封，電磁閥關閉；斷電后，閥盤在回位彈簧及閥桿組件重力作用下恢復原位，電磁閥開啟，管道恢復正常通氣。

注：一般流通系數很小，而且工作壓力差很小。比如一般25口徑的電磁閥流通系數比15口徑的電動球閥小很多。電磁閥的驅動是通過電磁線圈，比較容易被電壓沖擊損壞。相當于開關的作用，就是開和關2個作用。
